架空輸電線路防雷箱是保護線路免遭雷擊損害的關鍵設備，其運行狀態直接影響電網的安全穩定。依據《架空輸電線路運行規程》（DL/T 741）及相關標準，對防雷箱的巡視檢查有明確要求。本文結合圖文，對巡視要點進行詳細解讀。

一、 防雷箱基本知識

防雷箱通常安裝在線路桿塔的適當位置（如橫擔下方或塔身），內部主要包含金屬氧化物避雷器（MOA）及其監測裝置。其作用是在雷電過電壓發生時迅速動作，將過電流泄放入地，并將殘壓限制在設備耐受水平以下，從而保護絕緣子和線路設備。

二、 巡視基本要求與周期

1. 周期規定：常規巡視通常與線路本體巡視同步進行，一般每月至少一次。在雷雨季節前、后及雷暴活動頻繁時期，應增加特巡和夜巡。
2. 安全要求：巡視時應與帶電設備保持足夠安全距離，嚴禁攀登桿塔觸碰設備。宜使用望遠鏡、無人機等工具進行遠距離檢查。
3. 記錄要求：發現異常應詳細記錄（位置、型號、異常現象等），并及時上報。

三、 巡視檢查要點圖文詳解

1. 外觀與安裝情況檢查

• 箱體整體：檢查防雷箱箱體是否完好，有無銹蝕、變形、破損、密封失效（如膠條老化、開裂）等現象。箱門應關閉嚴實，鎖具完好。
• 圖示說明：（可配圖：左側為良好狀態箱體，整潔完好；右側為異常示例，如箱體銹蝕穿孔、箱門脫落）。

• 安裝牢固性：檢查固定支架、螺栓是否緊固，有無松動、斷裂。箱體應無傾斜、移位。
• 標識清晰度：檢查設備銘牌、警示標識是否清晰、完整。

2. 引線與接地連接檢查

• 高壓引線：檢查連接至線路的引線是否牢固，線夾有無發熱燒損痕跡，絕緣部分有無破損、閃絡放電痕跡。
• 圖示說明：（可配圖：正常緊固的線夾與異常燒損線夾對比）。

• 接地引下線：檢查接地線是否連接可靠，有無斷股、銹蝕嚴重或被盜割情況。接地線應平直，無懸空或過度松弛。
• 接地裝置：檢查接地體（必要時開挖檢查）附近土壤有無沉陷、挖掘痕跡，接地電阻應定期測量并符合規程要求。

3. 核心部件檢查（通過觀察窗或記錄儀）

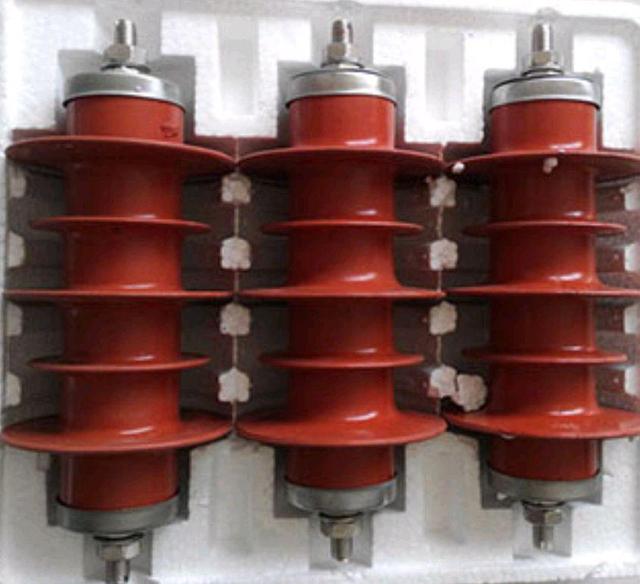

• 避雷器本體：觀察避雷器瓷套或復合絕緣外套是否清潔，有無裂紋、破損、閃絡痕跡及嚴重污穢。對于帶串聯間隙的避雷器，檢查間隙距離是否穩定，有無異物短接。
• 圖示說明：（可配圖：完好的避雷器瓷套與有縱向裂紋的瓷套對比）。

• 監測裝置：檢查動作計數器或在線監測裝置是否完好，指針或數字顯示是否清晰，記錄動作次數。對比歷史數據，分析動作是否頻繁（可能指示附近雷擊活躍或接地電阻過大）。檢查泄漏電流監測值是否在正常范圍。
• 圖示說明：（可配圖：指針式計數器的清晰讀數和遠程在線監測裝置數據界面示意圖）。

4. 周圍環境檢查

• 檢查箱體周圍有無藤蔓、雜草、鳥巢等異物，是否影響散熱或構成安全距離不足。
• 檢查箱體下方及通道有無被水浸泡的風險。

四、 常見缺陷與處理原則

1. 一般缺陷：如箱體輕微銹蝕、標識不清、周圍有少量雜草等。應納入維修計劃限期處理。
2. 嚴重缺陷：如箱體嚴重破損密封失效、引線松動、避雷器外套有明顯裂紋但未擊穿、計數器損壞等。應加強監測，盡快安排處理。
3. 危急缺陷：如避雷器本體有貫通性裂紋或爆裂、引線斷落或即將斷落、接地線被盜割或完全斷開等。應立即匯報，采取臨時安全措施，并緊急停電處理。

五、

對架空輸電線路防雷箱的規范巡視，是落實"預防為主"方針、保障線路防雷保護有效性的基礎工作。巡視人員必須熟悉設備結構、原理和規程要求，通過細致的目視檢查和儀器監測，及時發現并消除隱患，確保雷雨季節電網的可靠運行。

---
（注：實際巡視應嚴格遵守本單位現場運行規程和安全工作規程。）
